Date：Nov 05, 2025
Mesin cetak injeksi hidrolik beroperasi menggunakan silinder hidrolik untuk mengontrol proses injeksi dan penjepitan. Sistem hidraulik menerapkan gaya pada sekrup dan unit penjepit, memungkinkan injeksi bahan cair bertekanan tinggi ke dalam cetakan. Pompa hidrolik menyediakan aliran oli secara terus menerus, yang diatur oleh katup untuk mengontrol kecepatan pergerakan dan tekanan di berbagai bagian mesin. Mesin ini biasanya mencakup pelat stasioner dan pelat bergerak, dihubungkan melalui batang pengikat untuk menjaga kesejajaran selama pengoperasian bertekanan tinggi. Unit penjepit dapat menggunakan silinder hidrolik langsung atau mekanisme pengalih yang digerakkan secara hidrolik. Sistem hidraulik langsung memberikan gaya yang konsisten, sedangkan sistem sakelar memungkinkan kecepatan injeksi lebih tinggi dan waktu siklus lebih pendek untuk suku cadang berukuran sedang. Mesin hidrolik dapat menangani cetakan besar dan persyaratan penjepitan tonase tinggi, sehingga cocok untuk aplikasi di mana ukuran komponen atau kekuatan struktural memerlukan gaya mekanis yang signifikan.
Unit injeksi terdiri dari hopper, sekrup berputar, laras, dan nosel. Bahan dimasukkan ke dalam hopper dan secara bertahap diangkut sepanjang sekrup, di mana bahan tersebut dipanaskan dan diplastisasi oleh pemanas gesekan dan barel. Silinder hidrolik menggerakkan sekrup ke depan, menyuntikkan material cair ke dalam rongga cetakan. Kecepatan dan tekanan injeksi dikontrol dengan mengatur output pompa hidrolik dan posisi katup. Beberapa zona pemanasan di sepanjang laras memungkinkan profil suhu yang tepat, mengakomodasi berbagai bahan termoplastik atau termoset. Desain sekrup dapat bervariasi tergantung pada sifat material, kompleksitas bagian, dan homogenitas lelehan yang diperlukan. Untuk polimer dengan viskositas tinggi, sekrup yang lebih panjang dengan saluran yang lebih dalam akan meningkatkan waktu tinggal dan meningkatkan plastisisasi. Untuk komponen presisi pada perangkat elektronik atau medis, sekrup dengan bagian pencampur meningkatkan keseragaman lelehan, mencegah cacat seperti bekas luka bakar atau rongga.
Mesin hidrolik menggunakan sensor dan mekanisme umpan balik untuk memantau tekanan injeksi, kecepatan injeksi, gaya penjepitan, dan posisi cetakan. Transduser tekanan mengukur tekanan saluran hidrolik, sedangkan sensor perpindahan linier melacak posisi sekrup dan pergerakan pelat. Pengontrol logika yang dapat diprogram (PLC) atau unit kontrol mesin tingkat lanjut memproses data sensor untuk menjaga stabilitas proses. Operator dapat mengatur profil injeksi, termasuk injeksi multi-tahap, tekanan penahan, dan waktu pendinginan, menyesuaikan sistem hidraulik secara dinamis agar sesuai dengan perilaku material dan persyaratan cetakan. Temperatur oli hidrolik dipantau dan diatur untuk mencegah fluktuasi viskositas yang dapat mempengaruhi kinerja injeksi. Oli hidrolik berkualitas tinggi memastikan kelancaran pengoperasian silinder dan mengurangi keausan pada komponen mekanis.
Struktur mekanis alat berat mencakup tie bar, pelat, rangka, dan struktur pendukung yang dirancang untuk kekakuan dan daya tahan tinggi. Tie bar menjaga keselarasan antara pelat bergerak dan pelat stasioner, mencegah defleksi akibat gaya penjepitan yang ekstrem. Penyelesaian dan kerataan permukaan pelat mempengaruhi kontak cetakan dan akurasi dimensi bagian. Mesin hidrolik sering kali dilengkapi sistem ejektor yang digerakkan oleh silinder hidrolik terpisah atau diintegrasikan ke dalam pelat bergerak. Pin, pelat, atau selongsong ejektor memberikan pelepasan bagian yang terkontrol dari cetakan. Sistem pemasangan cetakan, seperti slot-T atau pelat penjepit hidrolik, memungkinkan pemasangan cetakan yang fleksibel dengan tetap menjaga keselarasan yang tepat.
Hidrolik mesin cetak injeksi bervariasi dalam tonase, kapasitas injeksi, dan gaya penjepitan, yang secara langsung mempengaruhi kesesuaian spesifik industri. Komponen otomotif seperti panel besar, bumper, dan komponen struktural memerlukan mesin bertonase tinggi dengan unit injeksi besar yang mampu memproses lelehan material dalam jumlah besar. Rumah elektronik, konektor, dan suku cadang berpresisi kecil mendapat manfaat dari alat berat dengan unit injeksi yang lebih kecil namun memiliki kontrol hidraulik yang sensitif, sehingga menghasilkan aliran yang stabil dan konsistensi dimensi. Aplikasi medis memerlukan mesin dengan kontrol suhu yang presisi, lingkungan pengoperasian yang bersih, dan kemampuan menangani polimer khusus atau proses pencetakan multi-komponen. Sistem hidraulik canggih mencakup pompa perpindahan variabel atau aktuator servo-hidraulik, memungkinkan pengoperasian hemat energi dan penyesuaian dinamis parameter injeksi. Penggerak servo-hidraulik memadukan gaya hidraulik tradisional dengan presisi elektronik, memberikan kontrol yang lebih baik terhadap kecepatan injeksi, profil tekanan, dan dinamika penjepitan tanpa mengorbankan ketahanan mekanis.
Sistem pengumpanan material dapat mencakup hopper gravitasi, pengumpan berbantuan vakum, atau unit pencampuran kering untuk menjaga pasokan material tetap konsisten. Kecepatan putaran sekrup dan gerakan maju disinkronkan dengan tekanan hidraulik untuk mengontrol ukuran peluru, kecepatan injeksi, dan tekanan balik, sehingga memastikan kualitas lelehan yang seragam. Urutan injeksi multi-tahap, seperti injeksi ramped atau profil penahan tekanan, diterapkan melalui kontrol hidraulik untuk mengurangi tekanan internal dan meningkatkan kualitas komponen. Pendinginan cetakan dikoordinasikan dengan proses injeksi hidrolik, dengan saluran air atau oli diintegrasikan ke dalam cetakan atau pelat mesin, mempengaruhi waktu pemadatan, penyusutan, dan karakteristik lengkungan. Aksesori mesin seperti pemanas nosel, isolasi termal, dan termokopel cetakan berkontribusi terhadap pengaturan suhu yang tepat untuk proses injeksi.
Hidrolik circuits include multiple valves, accumulators, and pressure regulators to manage the flow of oil to different actuators. Flow control valves determine the speed of injection, clamping, and ejection, while pressure relief valves protect the system from overpressure. The design of the hydraulic system impacts the dynamic response of the injection unit, influencing the ability to produce complex parts with thin walls or fine features. Maintenance of the hydraulic system includes monitoring oil quality, checking seals and hoses for leaks, and inspecting cylinders and pumps for wear. Proper maintenance ensures consistent injection performance, reduces variability in part dimensions, and prolongs the service life of the machine.
Unit penjepit pada mesin cetak injeksi untuk suku cadang otomotif dirancang untuk memberikan kekuatan tinggi untuk menjaga penutupan cetakan selama tahap injeksi dan penahanan. Komponen otomotif sering kali memerlukan cetakan besar dan penjepitan bertonase tinggi untuk menahan kekuatan injeksi polimer cair, terutama untuk panel struktural, bumper, dan komponen sasis. Struktur mekanis biasanya mencakup pelat stasioner dan pelat bergerak, dihubungkan dengan batang pengikat berkekuatan tinggi yang menjaga keselarasan presisi di bawah beban signifikan. Pelat bergerak digerakkan oleh silinder hidrolik, mekanisme pengalih, atau sistem hibrid, bergantung pada desain alat berat. Mekanisme penjepitan tipe sakelar memberikan keuntungan mekanis yang tinggi, memungkinkan pergerakan pelat yang cepat dan mengurangi waktu siklus, sementara sistem hidraulik memberikan gaya penjepitan yang konsisten selama proses produksi yang lama. Cetakan otomotif sering kali memerlukan distribusi tekanan pelat yang seragam untuk mencegah lengkungan dan memastikan stabilitas dimensi komponen besar, yang memerlukan rekayasa batang pengikat, ketebalan pelat, dan rangka penyangga yang cermat.
Pertimbangan desain mekanis mencakup kekakuan pelat, kerataan permukaan, dan distribusi gaya penjepitan di seluruh permukaan cetakan. Penyimpangan atau defleksi kerataan dapat menyebabkan pengisian rongga yang tidak merata, pembentukan kilatan, atau tekanan internal pada bagian akhir. Cetakan otomotif berukuran besar mungkin memiliki banyak rongga, sehingga memerlukan tekanan penjepitan yang seragam untuk memastikan konsistensi di antara setiap rongga. Permukaan pelat sering kali memiliki penyelesaian akhir yang presisi dan mungkin dilengkapi fitur penyelarasan seperti pin pemandu atau bushing untuk mempertahankan posisi cetakan yang tepat. Sistem ejektor diintegrasikan ke dalam unit penjepit, dengan silinder ejektor hidrolik atau mekanis yang menyediakan pergerakan pin, pelat, atau selongsong yang terkontrol untuk melepaskan komponen tanpa merusak komponen cetakan. Pelat pemasangan cetakan, termasuk slot-T atau sistem penjepit hidraulik, memungkinkan pemasangan cetakan yang aman sekaligus memungkinkan pergantian yang cepat antara suku cadang otomotif yang berbeda.
Sistem penggerak mekanis unit penjepit harus sinkron dengan unit injeksi untuk mencegah pembukaan cetakan dini atau tenaga berlebihan yang dapat merusak cetakan. Dalam sistem penjepit hidraulik, katup proporsional mengatur pergerakan silinder untuk mempertahankan kecepatan pelat dan profil gaya yang presisi. Dalam sistem tipe sakelar, hubungan mekanis memberikan kekuatan penjepitan yang lebih besar pada akhir langkah, memastikan cetakan tetap tertutup rapat selama injeksi tekanan tinggi. Mesin-mesin modern menggunakan tuas berbantuan servo atau penggerak penjepitan yang sepenuhnya elektrik, memberikan kontrol gerakan yang presisi dan memungkinkan profil gaya penjepitan variabel untuk geometri otomotif yang kompleks. Penyelarasan dan integritas mekanis sistem penjepitan memengaruhi kemampuan alat berat untuk menghasilkan panel berdinding tipis, komponen interior yang rumit, dan komponen eksterior berkekuatan tinggi.
Desain tie bar sangat penting dalam mesin cetak injeksi otomotif karena tingginya kekuatan yang terlibat. Batang baja berkekuatan tinggi digunakan untuk menahan beban lentur dan puntir, dengan diameter dan jarak dihitung berdasarkan tonase mesin dan ukuran cetakan. Beberapa mesin memiliki konfigurasi empat, enam, atau delapan batang pengikat untuk mengoptimalkan kekakuan untuk cetakan yang sangat besar. Struktur rangka yang mengelilingi batang pengikat menyerap tekanan dan mencegah defleksi yang dapat memengaruhi kinerja cetakan. Elemen peredam getaran mekanis terkadang digabungkan untuk mengurangi osilasi selama injeksi, memastikan stabilitas dimensi komponen otomotif yang sensitif. Pelat bergerak menggabungkan rel pemandu dan bushing untuk mengontrol pergerakan lateral dan menjaga paralelisme dengan pelat stasioner, mencegah distribusi tekanan rongga yang tidak merata dan pembentukan kilatan cahaya.
Sistem ejektor diintegrasikan ke dalam unit penjepit untuk menghasilkan pelepasan suku cadang otomotif yang terkendali. Silinder ejektor hidraulik dapat memberikan gaya tinggi untuk komponen berat seperti bumper atau rangka struktural, sedangkan ejektor mekanis atau elektrik memberikan posisi yang tepat untuk komponen yang lebih kecil dan rumit seperti bagian dasbor interior atau rumah konektor. Pelat dan pin ejektor dirancang untuk mendistribusikan gaya secara merata untuk mencegah deformasi bagian, dan panjang serta kecepatan pukulan dioptimalkan berdasarkan geometri bagian dan konfigurasi cetakan. Beberapa mesin memiliki fitur rangkaian ejeksi multi-tahap, yang memungkinkan komponen otomotif rumit dengan potongan atau sisipan dilepas tanpa kerusakan.
Integrasi pendinginan dengan unit penjepit sangat penting untuk aplikasi otomotif. Saluran air atau minyak yang tertanam dalam pelat memungkinkan ekstraksi panas dengan cepat dari cetakan besar, mengurangi waktu siklus dan memastikan pemadatan bagian yang seragam. Pertimbangan desain mekanis mencakup penempatan saluran, laju aliran, dan mekanisme penyegelan untuk mencegah kebocoran di bawah tekanan tinggi. Ekspansi termal bahan pelat diperhitungkan dalam desain presisi, memastikan kesejajaran cetakan dipertahankan sepanjang siklus produksi. Integrasi sistem pendingin juga mempengaruhi pilihan mekanisme penjepitan, karena pendinginan yang seragam meminimalkan ekspansi diferensial yang dapat menyebabkan tekanan penjepitan tidak merata atau distorsi cetakan.
Unit injeksi mesin cetak injeksi otomotif dirancang untuk menangani polimer cair dalam jumlah besar dengan kontrol suhu, tekanan, dan aliran yang tepat. Unit ini terdiri dari hopper, sekrup, laras, dan nosel, dengan geometri sekrup yang disesuaikan dengan jenis polimer dan kebutuhan suku cadang. Suku cadang otomotif sering kali menggunakan polimer berperforma tinggi, plastik yang diperkuat, atau campuran yang memerlukan plastisisasi yang konsisten dan homogenitas leleh. Sekrup berputar untuk menyampaikan, mengompres, dan melelehkan material, sedangkan sistem hidrolik atau listrik mengontrol gerakan maju untuk menyuntikkan polimer cair ke dalam rongga cetakan. Kecepatan injeksi dan profil tekanan sangat penting untuk mengisi cetakan otomotif berukuran besar, memastikan distribusi material yang seragam dan menghindari cacat seperti tanda tenggelam, rongga, atau garis las.
Laras berisi beberapa zona pemanasan dengan kontrol suhu yang tepat, memungkinkan peleburan bertahap dan viskositas seragam polimer otomotif dengan viskositas tinggi. Sensor di sepanjang laras memantau suhu dan tekanan leleh, memberikan umpan balik ke sistem kontrol alat berat untuk menyesuaikan kecepatan sekrup, tekanan injeksi, dan profil penahan. Unit injeksi untuk aplikasi otomotif sering kali dilengkapi sekrup dengan panjang variabel, bagian pencampur, atau pelapis khusus untuk menangani bahan pengisi atau abrasif, seperti polimer yang diperkuat serat kaca yang digunakan dalam panel struktural. Desain nosel juga dioptimalkan agar sesuai dengan persyaratan sariawan cetakan, mencegah air liur atau merangkai, dan mempertahankan aliran depan yang stabil selama injeksi volume tinggi.
Tekanan balik di unit injeksi disesuaikan secara mekanis atau melalui katup hidrolik untuk memastikan kepadatan lelehan yang seragam, menghilangkan rongga, dan memfasilitasi degassing udara yang terperangkap. Tahapan injeksi dapat mencakup peningkatan kecepatan, penahan tekanan, dan urutan dekompresi untuk mengontrol aliran polimer ke dalam geometri cetakan yang kompleks. Cetakan otomotif sering kali memiliki banyak rongga dengan sistem pelari yang dirancang untuk menyeimbangkan aliran dan meminimalkan perbedaan tekanan. Unit injeksi dilengkapi dengan sensor presisi dan logika kontrol untuk menjaga konsistensi ukuran suntikan, kecepatan injeksi, dan tekanan selama proses produksi berlangsung lama, sehingga dapat mengimbangi perubahan viskositas material atau variasi suhu lingkungan.
Penggerak mekanis pada unit injeksi meliputi silinder hidrolik untuk gerakan maju sekrup, motor putar untuk putaran sekrup, dan hubungan mekanis untuk mengontrol kontak nosel dengan cetakan. Pada beberapa mesin, penggerak servo-listrik menggantikan atau melengkapi sistem hidrolik untuk memberikan respons yang lebih cepat, kontrol kecepatan injeksi yang presisi, dan efisiensi energi. Sekrup yang diperkuat atau hibrida sering digunakan pada mesin otomotif untuk mengakomodasi polimer abrasif atau pengisi, sementara barel dibuat dengan lapisan tahan aus untuk memperpanjang masa pakai. Ujung nosel dapat mencakup insulasi termal atau elemen pemanas aktif untuk menjaga kestabilan suhu leleh di titik masuk cetakan, mencegah pendinginan dini atau ketidakkonsistenan aliran.
Penanganan material terintegrasi dengan unit injeksi melalui pengumpan hopper, sistem takaran gravimetri, dan unit transfer berbantuan vakum. Sistem ini menjaga pasokan material secara terus-menerus dan bobot tembakan yang presisi, yang sangat penting untuk produksi otomotif bervolume tinggi. Pada beberapa mesin, unit injeksi sekrup kembar digunakan untuk meracik atau mencampurkan polimer secara inline sebelum injeksi, sehingga memungkinkan kontrol yang tepat terhadap kandungan pengisi dan sifat polimer. Sistem pengeringan material, yang terintegrasi dengan hopper dan barel, mencegah cacat yang berhubungan dengan kelembapan seperti kelebaran atau rongga pada suku cadang otomotif.
Kontrol tekanan dan kecepatan di unit injeksi dicapai melalui komponen mekanis dan hidrolik yang bekerja bersama-sama. Transduser tekanan memantau gaya injeksi, sementara katup proporsional dan aktuator servo menyesuaikan aliran hidrolik. Gerakan sekrup ke depan disinkronkan dengan penumpukan tekanan untuk menjaga konsistensi pengisian rongga, bahkan dalam cetakan kompleks dengan ketebalan penampang yang bervariasi. Dalam aplikasi otomotif multi-komponen atau overmolding, beberapa unit injeksi dapat diintegrasikan untuk menyuntikkan polimer berbeda secara berurutan atau bersamaan, sehingga memungkinkan pembuatan komponen dengan permukaan sentuhan lembut, inti struktural, atau sisipan yang terintegrasi.
Integritas mekanis dan penyelarasan unit injeksi mempengaruhi homogenitas lelehan, konsistensi suntikan, dan kualitas komponen secara keseluruhan. Keausan barel, penyelarasan sekrup, dan posisi nosel harus dipantau dan dipelihara untuk mencegah variasi dimensi bagian. Penggerak hidraulik dan elektrik dirancang untuk memberikan kinerja berulang selama ribuan siklus, dan rangka alat berat dirancang untuk meminimalkan defleksi atau getaran yang dapat memengaruhi keakuratan injeksi. Unit injeksi dapat mencakup aksesori mekanis tambahan seperti katup periksa, nozel penutup, atau pelat putar untuk pengindeksan cetakan dalam aplikasi otomotif multi-rongga atau multi-shot.
Unit injeksi yang digunakan dalam manufaktur elektronik dirancang untuk memberikan kontrol yang tepat terhadap aliran lelehan, tekanan, dan suhu, memungkinkan produksi komponen kecil dan rumit seperti konektor, rumahan, sakelar, dan komponen sensor. Unit injeksi terdiri dari hopper, sekrup, laras, nosel, dan sistem penggerak terkait. Hopper menyuplai butiran polimer ke sekrup, dan mungkin mencakup sistem pengeringan, pengumpanan dengan bantuan vakum, atau mekanisme pemberian dosis gravimetri untuk menjaga pasokan bahan tetap konsisten dan menghilangkan cacat terkait kelembapan. Bahan yang digunakan dalam elektronik, termasuk ABS, polikarbonat, poliamida, dan plastik rekayasa berkinerja tinggi, memerlukan profil termal yang dikontrol dengan cermat untuk mencegah degradasi, lengkungan, atau pembentukan rongga selama injeksi.
Sekrup dirancang dengan beberapa zona fungsional untuk mengontrol plastisisasi material, pencampuran, dan pengangkutan. Zona umpan menerima butiran mentah dan mulai meleleh melalui gesekan mekanis dan pemanas barel. Zona kompresi meningkatkan kepadatan lelehan dan menghomogenisasi polimer, sementara zona pengukuran mempertahankan volume tembakan dan kualitas lelehan yang konsisten. Sekrup dapat mencakup bagian pencampuran khusus untuk plastik rekayasa atau polimer isi, yang umum digunakan pada rumah elektronik untuk meningkatkan kekuatan mekanik atau kinerja termal. Diameter sekrup, rasio kompresi, dan rasio L/D merupakan parameter penting, disesuaikan dengan geometri komponen, jenis material, dan persyaratan kecepatan injeksi. Variasi desain sekrup secara langsung mempengaruhi laju geser, suhu leleh, dan homogenitas material, yang pada gilirannya mempengaruhi stabilitas dimensi dan kualitas permukaan komponen elektronik.
Desain barel menggabungkan beberapa zona pemanasan yang dikendalikan oleh termokopel dan pengatur suhu untuk menjaga suhu lelehan yang tepat. Dalam aplikasi elektronik, bahkan penyimpangan kecil pada suhu lelehan dapat mengakibatkan ketidakakuratan dimensi, bekas tenggelam, atau permukaan akhir yang buruk. Pelapis barel dapat mencakup lapisan tahan aus untuk mengakomodasi bahan pengisi abrasif atau bahan tambahan tahan api yang sering digunakan dalam polimer elektronik. Nozel dirancang untuk menjaga aliran seragam ke dalam cetakan, mencegah air liur atau merangkai, dan memungkinkan gerbang yang presisi dalam cetakan multi-rongga. Ujung nosel berpemanas, insulasi, dan desain penahan panas membantu mengurangi variasi suhu lokal pada titik masuk cetakan, yang sangat penting saat mencetak komponen berdinding tipis atau berfitur mikro yang umum dalam manufaktur elektronik.
Unit injeksi pada mesin yang berfokus pada elektronik menerapkan kontrol tekanan dan kecepatan yang tepat untuk memastikan pengisian rongga yang seragam dan menghindari cacat seperti garis las, rongga, atau perangkap udara. Injeksi berkecepatan tinggi sering kali diperlukan untuk komponen berdinding tipis atau fitur mikro, yang memerlukan sinkronisasi gerakan maju sekrup, aliran leleh, dan kontrol penggerak hidrolik atau listrik. Transduser tekanan dan sensor perpindahan memberikan umpan balik waktu nyata ke sistem kontrol, memungkinkan penyesuaian dinamis parameter injeksi berdasarkan perilaku lelehan aktual dan pola pengisian rongga. Profil injeksi multi-tahap, termasuk kecepatan yang ditingkatkan, tekanan penahan, dan dekompresi, memungkinkan aliran dan pengemasan lelehan yang terkontrol, mengurangi tekanan internal dan meningkatkan akurasi dimensi.
Tekanan balik yang diterapkan pada sekrup selama plastisisasi meningkatkan homogenitas lelehan dan memastikan bobot tembakan yang konsisten. Sistem kontrol menyesuaikan tekanan balik berdasarkan viskositas material, jenis polimer, dan geometri bagian target. Untuk polimer isi atau resin tahan api yang digunakan dalam bidang elektronik, mempertahankan geser dan pencampuran yang cukup selama plastisisasi sangat penting untuk mencegah distribusi bahan pengisi yang tidak merata, yang dapat menyebabkan kelemahan atau lengkungan lokal. Tekanan balik juga memfasilitasi degassing, mengurangi jebakan udara di rongga berukuran mikro dan mencegah noda pada permukaan atau rongga internal. Penggerak hidraulik atau servo-listrik mengatur kecepatan putaran sekrup, langkah maju, dan kecepatan injeksi untuk mencapai karakteristik aliran yang diinginkan, dengan penyesuaian yang dilakukan untuk ukuran komponen, ketebalan dinding, dan kompleksitas cetakan.
Unit injeksi sering kali dilengkapi dengan sistem kontrol resolusi tinggi yang mampu menyesuaikan parameter injeksi dalam hitungan milidetik. Penggerak injeksi servo-listrik menawarkan waktu respons yang lebih cepat dibandingkan sistem hidraulik tradisional, sehingga memberikan kontrol yang lebih baik untuk komponen elektronik yang rumit. Dalam cetakan multi-rongga, keseimbangan distribusi aliran di seluruh rongga sangat penting. Unit injeksi dapat menggunakan gerbang katup berurutan, insulasi nosel, atau sistem pelari yang dikontrol suhu untuk memastikan pengisian seragam, terutama ketika jarak rongga bervariasi dari sariawan atau memiliki geometri yang rumit. Kontrol tekanan dan kecepatan yang akurat dalam sistem ini berdampak langsung pada penyelesaian permukaan, akurasi dimensi, dan kekuatan komponen.
Sistem penanganan material pada mesin cetak injeksi elektronik dirancang untuk menjaga kualitas polimer yang konsisten dan mencegah kontaminasi. Hopper mungkin termasuk pengering pengering atau sistem pengeringan vakum untuk menghilangkan kelembapan dari polimer higroskopis seperti poliamida atau polikarbonat. Laju umpan yang konsisten dipertahankan dengan menggunakan sistem pemberian dosis gravimetri atau volumetrik, sehingga mencegah variasi dalam berat suntikan dan konsistensi lelehan. Dalam kasus di mana senyawa khusus, seperti polimer tahan api atau konduktif, digunakan, sistem pengumpanan sekrup kembar atau pencampuran inline dapat diterapkan dalam unit injeksi untuk memastikan sifat material yang homogen.
Unit injeksi terintegrasi dengan manajemen termal yang tepat untuk mencegah degradasi polimer selama pengumpanan dan plastisisasi. Pemanas barel, pemanas nosel, dan termokopel leleh bekerja sama untuk mempertahankan gradien suhu terkendali di sepanjang sekrup. Jaket pendingin dapat digunakan pada laras atau nosel untuk menyesuaikan suhu leleh dan mengurangi fluktuasi termal selama siklus injeksi kecepatan tinggi. Waktu tinggal polimer dipantau secara hati-hati untuk mencegah panas berlebih atau degradasi molekuler, yang dapat membahayakan integritas bagian, sifat isolasi listrik, atau ketahanan api pada komponen elektronik.
Kombinasi sekrup dan laras dioptimalkan untuk jenis polimer, geometri komponen, dan kecepatan produksi dalam manufaktur elektronik. Sekrup dengan bagian pencampuran khusus sering digunakan untuk meningkatkan keseragaman lelehan, terutama untuk polimer yang mengandung bahan pengisi atau aditif. Penyesuaian rasio kompresi dan rasio L/D memengaruhi laju geser, homogenitas lelehan, dan persyaratan tekanan injeksi. Zona barel dengan pemanas yang dikontrol secara independen memungkinkan profil suhu leleh yang presisi, sementara liner tahan aus memperpanjang masa pakai saat memproses bahan abrasif. Geometri nosel, panjang, dan isolasi termal disesuaikan untuk menjaga aliran konsisten ke dalam fitur cetakan yang kompleks, mencegah keragu-raguan aliran atau string.
Fitur mikro pada komponen elektronik, seperti pin konektor atau rusuk halus, memerlukan kontrol kecepatan depan lelehan dan waktu injeksi yang tepat. Unit injeksi dapat mencakup pemantauan tekanan leleh, posisi sekrup, dan pola pengisian rongga secara real-time, dengan algoritme kontrol yang menyesuaikan parameter penggerak hidraulik atau listrik untuk menjaga aliran seragam. Penggunaan nozel dengan gerbang katup atau sistem injeksi berurutan membantu mengoptimalkan aliran ke dalam rongga yang rumit sekaligus mengurangi pengaliran, bekas luka bakar, atau pengisian yang tidak lengkap.
Manajemen termal diintegrasikan ke dalam unit injeksi melalui beberapa zona pemanasan, termokopel, dan pengontrol suhu nosel. Pemanas barel dibagi menjadi beberapa zona untuk memberikan kontrol independen sepanjang sekrup, memastikan suhu leleh yang konsisten. Sistem nosel dan hot runner mencakup elemen pemanas lokal dan insulasi termal untuk mencegah pendinginan dini lelehan di pintu gerbang. Umpan balik loop tertutup dari sensor suhu memungkinkan penyesuaian dinamis elemen pemanas, menjaga kondisi injeksi stabil meskipun ada variasi lingkungan atau material.
Sistem kontrol proses menyinkronkan profil termal dengan putaran sekrup, langkah maju, kecepatan injeksi, dan tekanan penahan. Suku cadang elektronik memerlukan pengaturan waktu yang tepat untuk bagian berdinding tipis, sisipan multilapis, atau fitur cetakan berlebih. Pemantauan dan penyesuaian waktu nyata mencegah variasi tekanan atau suhu rongga yang dapat menyebabkan lengkungan, bidikan pendek, atau pembentukan lampu kilat. Algoritme kontrol juga mengoordinasikan pengeringan material, plastisisasi lelehan, dan injeksi untuk memastikan kinerja berulang dalam proses produksi yang panjang.
Unit injeksi untuk manufaktur elektronik sering kali mencakup kemampuan multi-komponen atau overmolding, yang memungkinkan injeksi berurutan berbagai polimer dalam cetakan yang sama. Unit-unit ini dapat mengintegrasikan beberapa sekrup atau sistem injeksi ganda, memungkinkan kombinasi polimer kaku dan fleksibel, lapisan konduktif dan isolasi, atau lapisan tahan api pada rumah elektronik. Sinkronisasi antara unit injeksi, kontrol termal, dan aktuasi cetakan sangat penting untuk ikatan yang tepat, tekanan internal minimal, dan stabilitas dimensi. Waktu, tekanan, dan kecepatan injeksi untuk setiap komponen dikontrol secara tepat untuk mencegah cacat pada fitur mikro yang rumit atau bagian dinding tipis.
Unit injeksi pada mesin cetak elektronik dirancang untuk pengoperasian berkecepatan tinggi guna mengisi rongga berdinding tipis atau fitur kecil dengan cepat, sehingga mengurangi risiko pendinginan dini atau pengisian yang tidak lengkap. Penggerak servo-listrik memungkinkan akselerasi dan deselerasi sekrup secara cepat dengan akurasi posisi tinggi, sementara sistem hidraulik proporsional dapat memberikan injeksi tekanan tinggi yang presisi untuk polimer khusus. Desain nosel, manifold hot runner, dan insulasi termal dioptimalkan untuk mengurangi kehilangan tekanan, mempertahankan suhu leleh, dan memastikan aliran seragam di seluruh rongga. Akurasi fitur mikro didukung oleh umpan balik real-time mengenai tekanan injeksi, urutan pengisian rongga, dan posisi sekrup, memungkinkan penyesuaian dalam hitungan milidetik untuk menjaga kualitas komponen.
Pembuatan perangkat medis menerapkan persyaratan ketat pada bahan polimer karena biokompatibilitas, toleransi sterilisasi, ketahanan terhadap bahan kimia, dan kinerja mekanis. Polimer seperti polipropilen, polietilen, polikarbonat, poliamida, polisulfon, dan elastomer termoplastik tingkat medis biasanya digunakan dalam perangkat mulai dari jarum suntik, konektor tabung, dan kateter hingga instrumen bedah kompleks dan komponen implan. Setiap polimer menunjukkan karakteristik termal, reologi, dan mekanik yang unik, yang mempengaruhi pemilihan mesin cetak injeksi. Viskositas leleh, sensitivitas termal, toleransi geser, dan kandungan pengisi menentukan tekanan injeksi yang diperlukan, desain sekrup, profil pemanas barel, dan gaya penjepit yang diperlukan untuk memproses material tertentu tanpa mengurangi integritas bagian.
Bahan dalam aplikasi medis mungkin termasuk bahan tambahan seperti stabilisator, pewarna, penghambat api, atau pengisi radiopak. Aditif ini dapat mengubah perilaku aliran, konduktivitas termal, dan sifat mekanik, sehingga mempengaruhi proses injeksi. Mesin cetak injeksi harus mengakomodasi variasi ini melalui parameter injeksi yang dapat disesuaikan, manajemen termal yang tepat, dan komponen mekanis yang kuat yang mampu menangani polimer dengan viskositas rendah dan viskositas tinggi. Sistem persiapan bahan, termasuk pengering hopper, pengumpan berbantuan vakum, dan unit takaran gravimetri, memastikan pasokan polimer dan kontrol kelembapan yang konsisten, yang sangat penting untuk polimer higroskopis seperti poliamida dan polisulfon yang digunakan dalam produksi perangkat medis.
Proses sterilisasi, seperti radiasi gamma, paparan etilen oksida, atau autoklaf, memberikan kendala lebih lanjut pada pemilihan bahan. Polimer harus menjaga stabilitas dimensi, kekuatan mekanik, dan integritas permukaan setelah sterilisasi. Mesin cetak injeksi harus memproses bahan-bahan ini tanpa degradasi termal atau geser yang berlebihan. Hal ini melibatkan pengendalian suhu barel, geser sekrup, kecepatan injeksi, dan tekanan penahan secara tepat untuk mencegah dekomposisi termal, perubahan warna, atau perubahan struktur mikro. Pertimbangan khusus material meluas ke geometri komponen, di mana bagian berdinding tipis, saluran kompleks, dan fitur mikro yang rumit merupakan hal yang umum pada perangkat medis, sehingga memerlukan kondisi injeksi yang sangat terkontrol untuk mencapai produksi bebas cacat.
Sekrup pada unit injeksi merupakan elemen penting untuk kompatibilitas material dalam pembuatan perangkat medis. Geometri sekrup dirancang berdasarkan viskositas material, sensitivitas termal, dan geser yang diperlukan untuk homogenisasi. Sekrup geser rendah lebih disukai untuk termoplastik yang sangat sensitif untuk meminimalkan degradasi, sedangkan sekrup pencampur atau sekrup penghalang digunakan untuk polimer pengisi untuk memastikan distribusi aditif atau serat penguat yang seragam. Rasio panjang sekrup terhadap diameter (L/D) dioptimalkan untuk memungkinkan peleburan, kompresi, dan pengukuran yang memadai tanpa membuat polimer terkena panas atau tegangan geser secara berlebihan.
Desain barel mencakup beberapa zona pemanasan yang dikontrol secara independen untuk mempertahankan profil termal yang presisi di sepanjang panjang sekrup. Polimer kelas medis sering kali memiliki jendela pemrosesan yang sempit, sehingga kontrol suhu yang akurat penting untuk mencegah dekomposisi, perubahan warna, atau hilangnya sifat mekanik. Lapisan barel dapat menggunakan lapisan tahan aus untuk menangani bahan pengisi abrasif, serat kaca, atau bahan tambahan radiopak, sehingga memastikan stabilitas operasional jangka panjang. Desain nosel dan integrasi hot-runner sangat penting untuk pengiriman polimer yang tepat ke cetakan, terutama untuk fitur rongga mikro atau dinding tipis yang umum pada komponen medis. Ujung nosel yang dipanaskan, penahan panas, dan insulasi mengurangi risiko aliran dingin atau pemadatan dini di pintu, menjaga konsistensi pengisian dan menghindari garis aliran, tanda tenggelam, atau rongga.
Tekanan dan kecepatan injeksi harus dikontrol secara hati-hati untuk mengakomodasi material kelas medis yang berbeda. Polimer atau senyawa pengisi dengan viskositas tinggi memerlukan gaya injeksi yang lebih besar, sedangkan bahan dengan viskositas rendah atau sensitif terhadap panas memerlukan injeksi yang lembut untuk mencegah degradasi atau pengemasan yang berlebihan. Sistem kontrol yang dapat diprogram memungkinkan penyetelan kecepatan injeksi, peningkatan tekanan, tekanan penahan, dan urutan dekompresi secara tepat. Sensor memantau tekanan rongga, posisi sekrup, dan tekanan barel untuk memberikan umpan balik secara real-time, memungkinkan penyesuaian dinamis selama siklus injeksi. Profil injeksi multi-tahap memungkinkan pengisian optimal pada dinding tipis, fitur mikro, dan geometri kompleks, yang lazim pada perangkat medis seperti kateter, komponen katup, dan rakitan alat suntik.
Hidrolik, electric, and hybrid injection molding machines offer different capabilities for pressure and speed control. Hydraulic machines provide high force for larger components or filled materials, while electric machines offer precise motion control and rapid response, essential for micro-featured parts. Hybrid machines combine hydraulic force with electric precision, enabling simultaneous high-pressure injection and controlled velocity profiles. Injection speed and pressure are adjusted to match polymer rheology, mold design, and desired surface quality. Backpressure applied to the screw during plasticization ensures uniform melt density and reduces void formation, which is critical for medical applications where part integrity cannot be compromised.

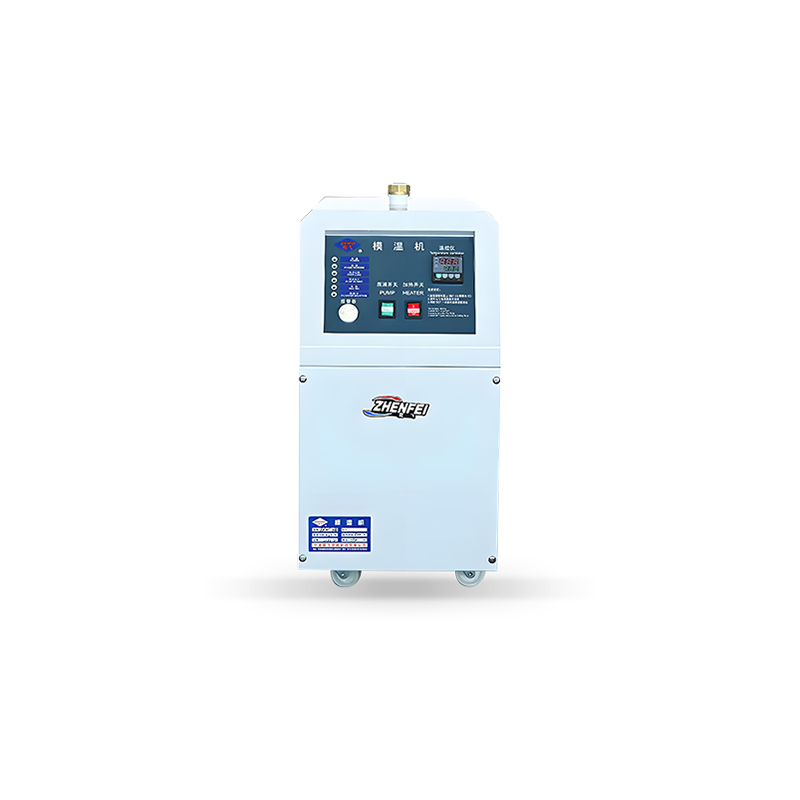

Kontrol suhu cetakan merupakan aspek penting dari kompatibilitas material untuk cetakan injeksi medis. Polimer yang digunakan dalam perangkat medis memiliki persyaratan termal khusus untuk mencapai stabilitas dimensi, penyelesaian permukaan, dan kinerja mekanis yang tepat. Saluran pendingin di dalam cetakan dirancang untuk menghasilkan ekstraksi panas yang seragam, mencegah penyusutan diferensial, lengkungan, atau tekanan internal. Untuk polimer yang peka terhadap panas, suhu cetakan mungkin lebih tinggi untuk memfasilitasi aliran yang tepat ke fitur mikro, bagian berdinding tipis, atau konfigurasi multi-rongga. Laju aliran, suhu, dan distribusi air pendingin dipantau untuk mempertahankan kontrol yang tepat sepanjang siklus pencetakan.
Mesin cetak injeksi mengintegrasikan pemantauan suhu cetakan dengan unit injeksi untuk menyinkronkan pengiriman lelehan, tekanan, dan pendinginan. Termokopel yang tertanam dalam cetakan menyediakan data suhu waktu nyata, yang digunakan untuk menyesuaikan parameter injeksi secara dinamis. Pendinginan yang seragam sangat penting untuk menjaga keakuratan dimensi, khususnya pada komponen berpresisi tinggi seperti penyedot jarum suntik, rumah konektor, dan bagian instrumen bedah. Beberapa sistem menggunakan saluran pendingin konformal atau baffle untuk meningkatkan perpindahan panas dalam geometri cetakan yang kompleks, mengurangi waktu siklus sekaligus menjaga kualitas komponen.
Unit injeksi untuk produksi perangkat medis mungkin mencakup aksesori khusus untuk menangani polimer sensitif. Nozel dengan insulasi termal atau elemen pemanas aktif menjaga suhu leleh di titik masuk cetakan, mencegah pemadatan dini. Nosel dengan gerbang katup memungkinkan kontrol aliran polimer yang tepat ke dalam rongga mikro, meminimalkan pengaliran, merangkai, atau mengeluarkan air liur. Sistem hot-runner dengan zona suhu independen memungkinkan pengiriman material yang konsisten ke banyak rongga, mengakomodasi polimer dengan jendela pemrosesan yang sempit. Integrasi aksesori ini memastikan perilaku material tetap konsisten di seluruh bagian, menjaga presisi dimensi dan kualitas permukaan yang diperlukan dalam aplikasi medis.
Pengering hopper, pengumpan berbantuan vakum, dan unit pencampur inline terintegrasi dengan unit injeksi untuk menjaga konsistensi polimer dan mencegah cacat terkait kelembapan. Bahan higroskopis, termasuk poliamida dan polisulfon, sensitif terhadap kadar air minimal sekalipun, yang dapat menyebabkan pelebaran, rongga, atau berkurangnya kekuatan mekanik. Sistem pemberian pakan dirancang untuk mempertahankan laju pengumpanan yang konstan, menghilangkan kontaminasi material, dan memastikan kadar air yang seragam sepanjang siklus injeksi. Untuk pencetakan multi-komponen, unit injeksi tambahan dapat menghasilkan polimer berbeda secara berurutan atau bersamaan, sehingga memungkinkan terciptanya perangkat medis kompleks dengan berbagai sifat material.
Cetakan injeksi perangkat medis memerlukan kontrol kontaminasi yang ketat, dan unit injeksi dirancang untuk beroperasi dalam kondisi ruang bersih. Permukaan yang bersentuhan dengan polimer terbuat dari bahan yang tahan korosi dan tidak terkontaminasi, dan peralatan dirancang untuk meminimalkan pembentukan partikel. Pelari panas, nozel, dan tong sekrup dibersihkan dan dirawat untuk mencegah degradasi polimer, kontaminasi silang, atau masuknya partikel. Sistem perpindahan material, seperti pengumpan berbantuan vakum, mengurangi paparan udara sekitar, mencegah masuknya debu atau kelembapan. Komponen mekanis unit injeksi, termasuk sekrup, barel, dan penggerak, dipilih karena presisi, ketahanan aus, dan pelepasan gas yang rendah untuk menjaga integritas komponen dalam aplikasi medis.
Polimer yang dapat disterilkan, sensitif terhadap panas dan geser, memerlukan kontrol termal dan mekanis yang tepat selama injeksi. Sensor memantau parameter penting seperti suhu leleh, putaran sekrup, tekanan injeksi, dan tekanan rongga untuk menjaga kondisi proses yang konsisten. Sistem penggerak mekanis unit injeksi harus memberikan gerakan yang halus dan berulang, menghindari perubahan mendadak yang dapat menyebabkan degradasi geser atau tekanan internal. Untuk aplikasi multi-shot atau overmolding, sinkronisasi antara beberapa unit injeksi diperlukan untuk memastikan ikatan yang tepat, mencegah degradasi material, dan menjaga toleransi yang ketat pada komponen medis yang kompleks.
Unit injeksi dalam aplikasi perangkat medis menggunakan teknik khusus untuk mengakomodasi karakteristik material dan geometri bagian. Tekniknya mencakup pencetakan injeksi mikro untuk komponen sub-milimeter, pencetakan berlebih elastomer termoplastik lunak ke substrat kaku, dan injeksi multikomponen untuk perangkat terintegrasi. Teknik-teknik ini memerlukan kontrol yang tepat terhadap kecepatan, tekanan, suhu, dan waktu injeksi untuk mencegah cacat. Desain sekrup, zona pemanasan barel, dan konfigurasi nosel dioptimalkan untuk memastikan aliran, pencampuran, dan pengemasan polimer yang tepat dengan berbagai viskositas, isi pengisi, atau sensitivitas termal.
Koordinasi antara unit injeksi dan cetakan sangat penting untuk komponen berdinding tipis atau berfitur mikro. Tekanan balik, kecepatan sekrup, dan kecepatan injeksi diatur secara cermat untuk mengontrol perkembangan bagian depan lelehan, mencegah pengaliran atau garis las, dan mencapai pengisian yang konsisten. Nozel dengan gerbang katup, injeksi berurutan, dan pengaturan waktu penahan tekanan yang tepat memungkinkan pengisian geometri yang kompleks tanpa mengurangi keakuratan dimensi atau penyelesaian permukaan. Komponen multi-material atau cetakan berlebih memerlukan kontrol termal dan mekanis yang presisi untuk mencegah ketidakcocokan material, delaminasi, atau tekanan internal yang dapat memengaruhi kinerja perangkat.
